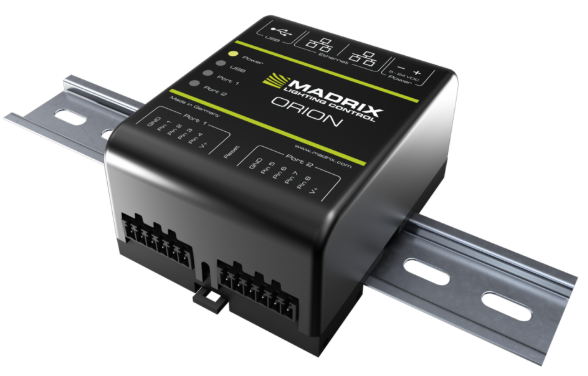

MADRIX ORION

　　MADRIXソフトウェアとセットで利用可能な入力機能の拡張用デバイスです。
　　主にセンサー系装置からのアナログ入力信号をDMX(Art-Net/sACN)に変換する用途でご利用いただけます。

寸法・重量

　　D90/ W70/ H46mm ・ 105g (付属パーツを除く)

　

電源

　　DC5-24V

　

消費電力

　　通常動作時　1.5W

　

プロトコル

　　Art-Net (I、II、3、4)、sACN

　

入力信号

　　アナログ 0V-12V / 0V-24V

　

入力端子

　　6Pin スクリューターミナル × 2ポート

　

入力ピン

　　4Pin × 2ポートの合計 8Pin

　

イーサネット

　　RJ45 ×2個、10/ 100MBit/s

　

USB

　　USB2.0 Type-B

　

特徴

  • 0-12Vのアナログ入力信号を8bit/16bitのデジタル信号(1台の装置につき8～16DMXチャンネル相当)に変換

  • 様々なセンサー、ポテンショメータ(抵抗器)、スイッチ、トリガー装置などを直接ORIONに接続できます。8種類のインプットに対応
    　明かりや温度、赤外線センサー等と連携し、簡単にインタラクティブなプロジェクトを構築可能。

  • 6ピンのポートが2個搭載されています。(アースとV+を含む)　また外部から5V-24Vの電力供給を受け付けます。

  • DINレール規格に対応し、35mmのレールに取付可能
    　デバイスの動作状況は8つのインジケーターで簡単に判別できます。

  • MADRIXソフトウェアの他、対応するサードパーティー製ソフトウェア/ハードウェアへ、イーサネット経由でArt-NetあるいはsACN信号を出力。もしくはMADRIXソフトウェアとの連携時は、USB経由での連携も可能。

  • 装置に搭載された2つのイーサネットポートが、複数のORIONとのデイジーチェーン接続を可能
    　複数デバイスを組み合わせることで大規模プロジェクトへの対応も実現できます。

    • 　
